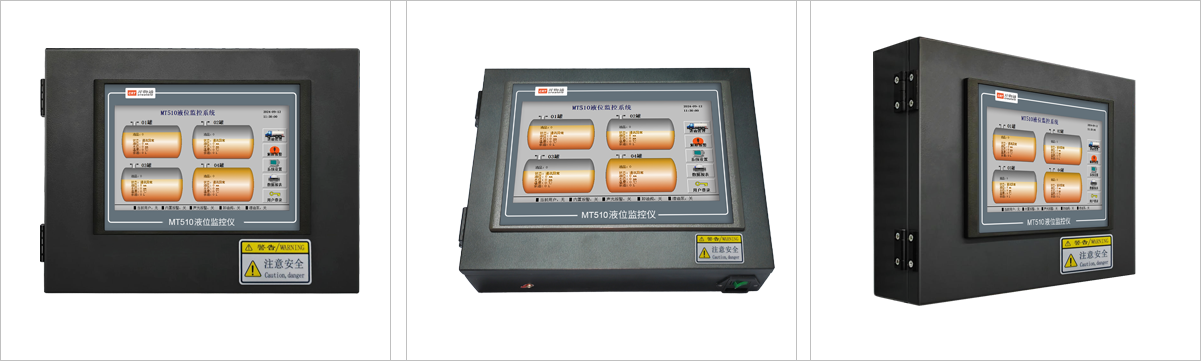

MT510系列液位监控仪采用嵌入式人机交互技术、内置工业总线和本质安全电源,将智能磁致伸缩液位计的液位、界位和液体平均温度参数采集至监控主机,实现储罐的容量、重量、油温、空罐等参数的动态实时监控。
该系统采用工业级现场总线和4~20mA接口,支持液位、压力、温度和气体浓度信号接入,配置数据输出接口,外接声光报警器,可选配打印功能。系统采用有防雷管和TVS等抗干扰技术,性能稳定、可靠。
应用场景:
1、工业生产过程中的液位、界位、温度等参数在线监测,如成品油储罐,化工槽罐,液体输送管道;
2、环境监测和污水处理,如水质检测、水位监测、污水处理等。
产品特点:
1、储罐液位高度,界位高度,平均温度和储量实时显示;
2、工业级10寸TFT彩屏,触摸操作,符合 CE/FCC认证标准;
3、ARM 800M CPU,256M 存储器;
4、支持 12 个通道总线,4 通道4~20mA接口;
5、系统三级访问权限管理,数据更安全;
6、储罐数据实时监测,液位超高、介质渗漏报警;
7、自动生成进油记录、交班记录、漏油记录、报警记录等;
8、内置蜂鸣报警,也可外接声光报警器;
9、符合国家防爆安全标准[Exia Ga]llB;
技术参数:
型号
|
MT510
|
供电电源
|
AC220V/ 50Hz; 最大功率25W
|
环境温度
|
- 20℃ ~ 60℃
|
质量
|
约4 .9 kg
|
尺寸
|
330x290x110(长x宽x高mm)
|
防爆标识
|
[ Ex ia Ga] IIB
|
防护等级
|
IP43
|
信号输入
|
12通道RS485, 4通道4 ~ 20mA
|
电源输出
|
1~12通道本安输出
|
负载能力
|
每通道参数DC12V,30mA
|
报警输出
|
声音报警 ,不小于120dB
|
屏幕尺寸
|
10寸TFT
|
显示分辨率
|
1024×600
|
控制输出
|
1路AC220V, 5A无源干接点输出, 1路DC24V, 1A电源输出
|
扩展功能
|
MT510 -V扩展卸油阀联动功能/MT510 -W扩展无线联网功能
|
